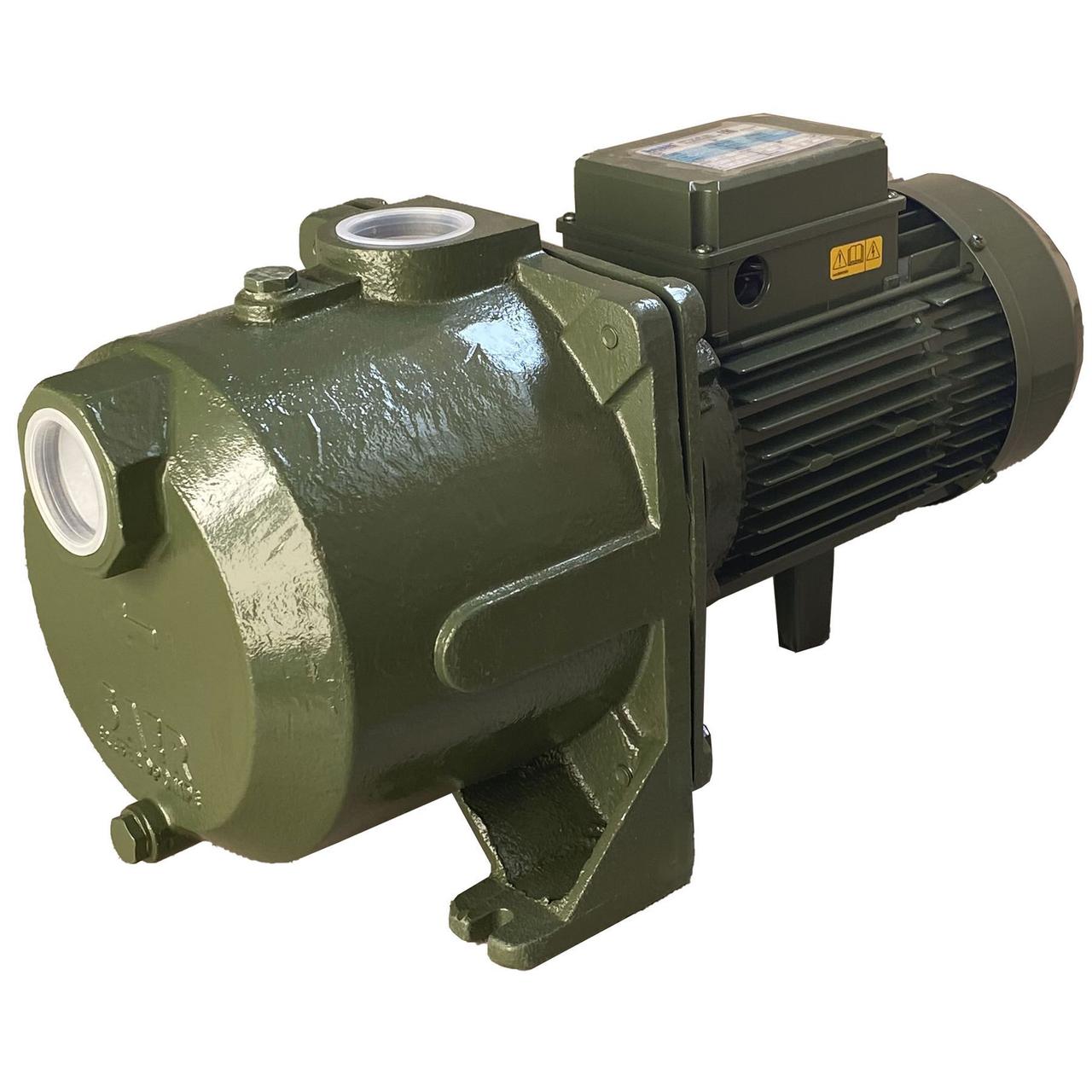

Насос відцентровий CB 60 PL 2,2 кВт SAER (14,0 м3/год, 60 м) однофазний

Насос відцентровий CB 60 PL

Принцип роботи
Електронасоси серії CB забезпечені двома робочими колесами, встановленими на валу двигуна та розміщеними в потужній насосній частині з чавуну. Вони обертаються всередині дифузорів, водночас рідина виходить з одного робочого колеса та через канали дифузора потрапляє на вхід наступного робочого колеса. Кожне робоче колесо зі своїм дифузором являє собою окремий ступінь насоса, у якому посилення напору рідини відбувається за принципом роботи відцентрового насоса.

Хмари застосування
Насоси цієї серії рекомендуються для перекачування чистої води та хімічно неагресивних рідин. Можуть застосовуватися в побуті та промисловості, для автоматичного подавання води спільно з резервуарами-автоматичними агрегатами підтримки тиску, для зрошення городів, садів тощо. Встановлювати в місцях, захищених від атмосферного впливу.

Застосовувані матеріали
Насосна частина та опора двигуна виготовлена з чавуну
Робоче колесо — з термопластику
Дифузори — з термопластику
Вал ротора — з неіржавкої сталі AISI 431
Ущільнення — з графітокераміки


Технічні характеристики

Подача до 14,0 м3/год.

Напор до 60 м.

Температура рідини, що перекачується -15 °C до +70 °C.

Максимальний робочий тиск 10 bar.

Максимальна температура довкілля 40 °C.

Манометрична глибина всмоктування — 8 метрів

Гідравлічні характеристики згідно з UNI/ISO 2548 — клас C, доповнення B

Ступінь захисту: IP44

Клас ізоляції: F

Напруга: 230V-50Hz

Всмоктувальний і напірний патрубок — нарізні, діаметр — 1 1/2 ⁇

Встановлення
Насос може бути встановлений у горизонтальному, похилому або вертикальному положенні за умови, що двигун розміщений у верхній частині.

Напрямок обертання: проти годинникової стрілки, якщо дивитися з боку всмоктувальний патрубка насоса.


На всмоктувальному патрубці рекомендується встановлювати зворотний клапан.
