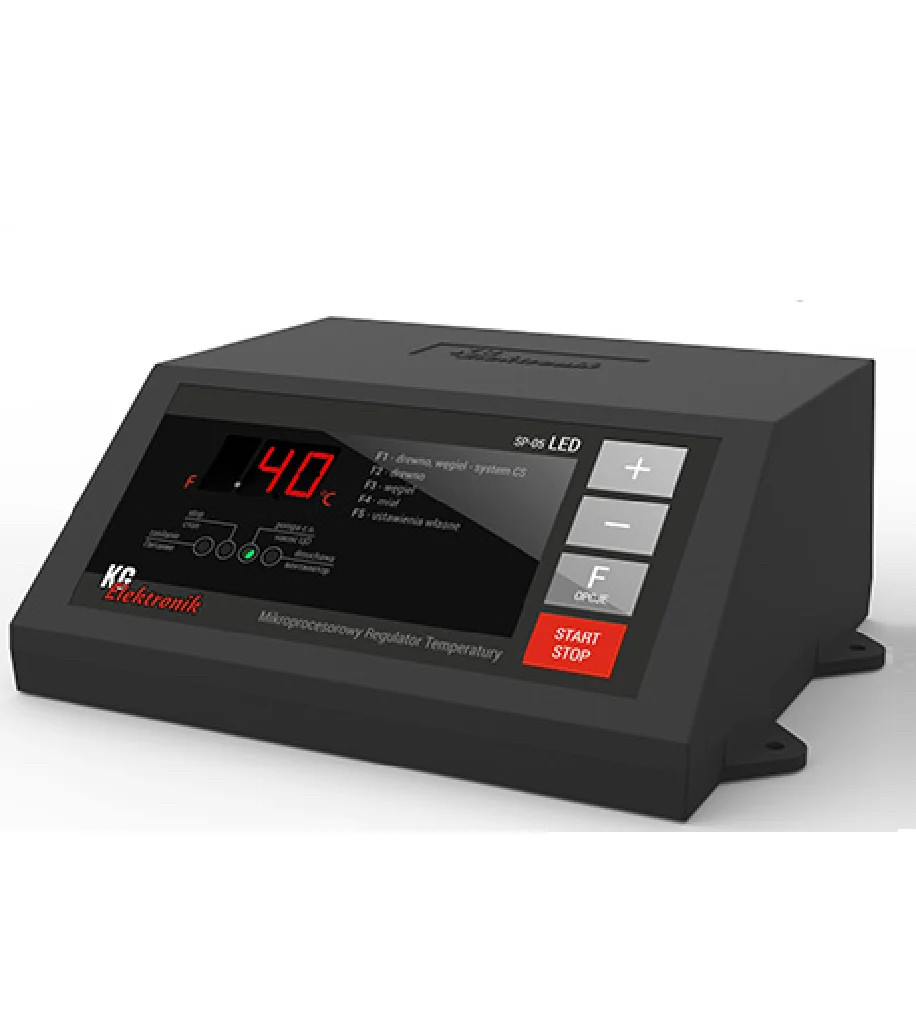

Контроллер KG Elektronik SP-05LED (на 1 вентилятор и 1 насос)

Автоматика для твердопаливного котла SP 05 LED KG Elektronik

Модель SP05LED — це електронний блок керування насосом центрального опалення й нагнітальним вентилятором. Терморегулятор SP-05 LED предназначен для регулювання котлами з використанням твердого палива, деревини, вугілля, тирси вибором режиму роботи з 5 версій, зумовлених різновидом палива, а також типом котла. Перше, що має виконати користувач перед початком експлуатації регулятора — це встановити температуру, яку має підтримувати контролер під час роботи котла, а також вибрати режим роботи контролера в меню.

Технічні характеристики:

• Живлення: 230 В / 50 Гц +/- 10%
• Споживана потужність: 2 Вт
• Температура довкілля: -10 — 50 °С
• Навантаження на виході насоса: 6
• Діапазон вимірювання температури: 0 — 99 °С
• Регульований діапазон температур: 35 — 80 °С
• Витривалість датчиків температури: -10 — 120 °С
• Довжина кабелю: насоса — 1,5 м; мережа — 1,5 м
• Довжина кабелю датчика — 0,6 м
• Температура зберігання: 20 до 75 ⁇ С
• Розпалювання час від 0 до 99 хв
• Аварійний термостат 90 °C
• Найкраща автоматика для котла

Усі контролери запрограмовані на 5 режимів контролю за типом палива:

•  F1 — Дерево та вугілля (часова потужність піддування)
•  F2 — Дерево (потужність піддування 20 + продування)
•  F3 — Вугілля (потужність піддування 50 + продування)
•  F4 — Обпилки (потужність піддування 100 + продування)
•  F5 — Власні

 Захисні функції:

• Захист від закипання — автоматика показує, що температура теплоносія перевищила 90 градусів
• Функція  Антистоп — оберігає насос системи опалення від застою поза нагрівальним сезоном, приводячи його в рух кожні  14 днів, по 15 секунд
• функція Антизаморожування — містить насос системи опалення в разі, коли температура теплоносія падає нижче 5 градусів.

УВАГА!!! Купуючи автоматику SP-05 — ОБ'ЯЗНО зайдіть у меню та виберіть тип вентилятора, який ви під'єднуєте до вашої автоматики!!!

Для цього:

• вимкніть автоматику
• затисніть і тримайте 2 кнопки одночасно ( «+» і «-«») не відпускаючи їх включно з автоматикою, з'явиться режим типів вентиляторів (d1, d2, d3, d4)
• відпустіть затиснуті кнопки
• за допомогою «+» і «-» виберіть модель вентилятора згідно з нижчеприведеним списком:
• d1 -вентилятор WPA 120, WPA 01, WPA 03
• d2 — вентилятор DP-01, DP-02, RMS120
• d3 — вентилятор RV 14, NW-S75
• d4 — вентилятор DP-120, DP-140, DP-160
• всі інші вентилятори потрібно індивідуально настроювати до будь-якого типу, щоб вентилятор не працював постійно на мінімальних обертах, що може призвести до пошкодження пристрою.
