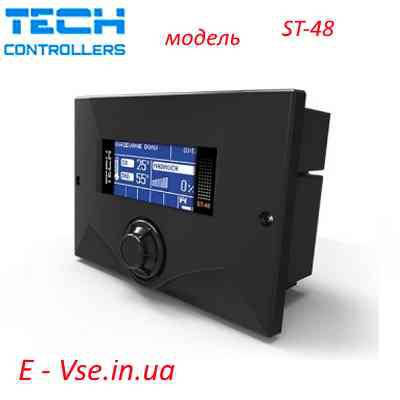

Контролер для пелетного котла TECH ST-48

Автоматика для пелетного котла ST 48 TECH (Польща)

Блок керування Tech ST-48 призначений для твердопаливних котлів, обладнаних шнеком. Контролер TECH ST-48 контролює роботу механізму подавання палива, турбіни наддуву, насоса центрального опалення, насоса гарячого водопостачання, насоса підлогового опалення та додаткового циркуляційного насоса. Комплектація контролера дає змогу під'єднувати додаткові пристрої та модулі — кімнатний регулятор температури (спеціальний або з RS комунікацією), модуль віддаленого керування через GSM зв'язок або Internet, а також модуль керування двома змішувальними клапанами TECH ST-431N. Для під'єднання додаткових пристроїв необхідний блок посилення навантаження на виходи TECH ST-63.

Командний контролер TECH ST-48 має безліч опцій і функцій, які дають змогу користувачеві налаштувати систему опалення під індивідуальні потреби. Вбудований інтелектуальний алгоритм роботи сприяє якісному процесу згоряння палива, мінімізації втрат тепла та витрати палива в період експлуатації котла.

Функціональні можливості:

• Керування роботою 4 насосів;
• Керування процесом роботи вентилятора;
• Керування шнеком;
• Керування залежно від температури погоди;
• Захист насосів і системи опалення;
• Безліч настроюваних опцій роботи;
• Інтелектуальний алгоритм роботи;
• Можливість віддаленого керування (виносний термостат, GSM або Internet-модуль);
• Можливість керування 2 змішувальними клапанами;
• Часовий пояс 24 години;
• Тижневе керування;
• Режим роботи "День" і "Ніч";
• Режими робіт "Зима" і "Літо";
• Функція економічного режиму роботи;
• Захист кісткового обладнання від перегрівання та займання палива в бункері;
• Автоматичне збереження налаштувань у разі перебоїв електроживлення;
• Сигналізація всіх аварійних ситуацій;
• Просте та багатофункціональне меню з параметрами.

Технічні характеристики:

• Напруга живлення — 230В/50Гц
• Споживана потужність — 11 Вт
• Тип котла — автоматичне завантаження палива
• Теплообмінник — водяний
• Керування насосами — 4
• Керування сервоприводом (для змішувача) — до 2 сумішильних клапанів
• Датчик димових газів — Немає
• Вихід під термостат — Да
• Віддалене керування — Да
• Спосіб монтажу — внутрішній
• Стійкість датчиків температури — від -25 до +90 °C
• Робота за температури довкілля — від 5 до +50 °C
• Механізм подавання палива — 2 А
• Насос ЦО — 0,5 А
• Насос ГВС — 0,5 А
• Насос теплої підлоги — 0,5 А
• Циркуляційний насос — 0,5 А
• Вентилятор — 0,6 А
• Плавне регулювання обертів вентилятора — Да
• Діапазон регулювання потужності вентилятора — 10-100%
• Діапазон часу між продувами — 5-120 хвилин
• Діапазон часу тривалості продувів — 5-120 секунд
• Діапазон часу подавання палива — 5-90 секунд
• Діапазон часу між подаванням палива — 10-90 секунд
• Діапазон вимірювань температури — 0-99 °C
• Діапазон встановлення температури — 45-80 °C
• Діапазон встановлення температури ГВС — 40-75 °C
• Діапазон встановлення температури теплої підлоги — 30-55 °C
• Діапазон встановлення гістерезису — 1-10 °C
• Діапазон встановлення гістерезису насоса ГВС — 1-10 °C
• Функція "АНТІ СТОП" — у неопальний період містить насоса на деякий час
• Функція "АнТИ ЗАМЕРЗАНІШ" — вмикає насос за температури нижче ніж 5 °C
• Час і дата тижня — Да
• Режим "День" і "Ніч" — Да
• Режим "Зима" и "Лето" — Да
• Режим "ЭКО" — Да
• Часовий пояс 24 часа
• Сигналізація аварійної тривоги — Да
• Сигналізація виходу з ладу датчиків — Да
